Set garnituri + sită grup infuzor DeLonghi ESAM/ECAM

Set garnituri + sită grup infuzor DeLonghi ESAM/ECAM

Set de garnituri pentru recondiționarea grupului infuzor al aparatelor de cafea automate DeLonghi ESAM și ECAM (garnituri + sită)

verified Brand: DeLonghi barcode Cod: 0655383085924 qr_code_2 EAN: 0655383085924
schedule Timp necesar
15–25 min
bar_chart Dificultate
Ușor–Mediu
construction Scule necesare
  • chevron_right Laveta / prosop
  • chevron_right Opțional: pensetă sau cârlig de plastic pentru scos O-ring-uri
warning Siguranță
Scoate aparatul din priză și lasă-l să se răcească înainte să începi.
play_circle Începe pașii open_in_new Vezi produsul
warning
Important: Instrucțiunile sunt orientative și pot varia în funcție de model sau revizie. Intervențiile se fac pe propria răspundere. Scoate aparatul din priză înainte de orice operațiune și nu forța piesele. Dacă nu poți identifica sigur o piesă sau o prindere, oprește-te și consultă manualul aparatului.

Unde sunt piesele din kit

Folosește diagramele ca orientare. În pașii de mai jos facem referire la piesele din kit prin ID-uri și coduri.

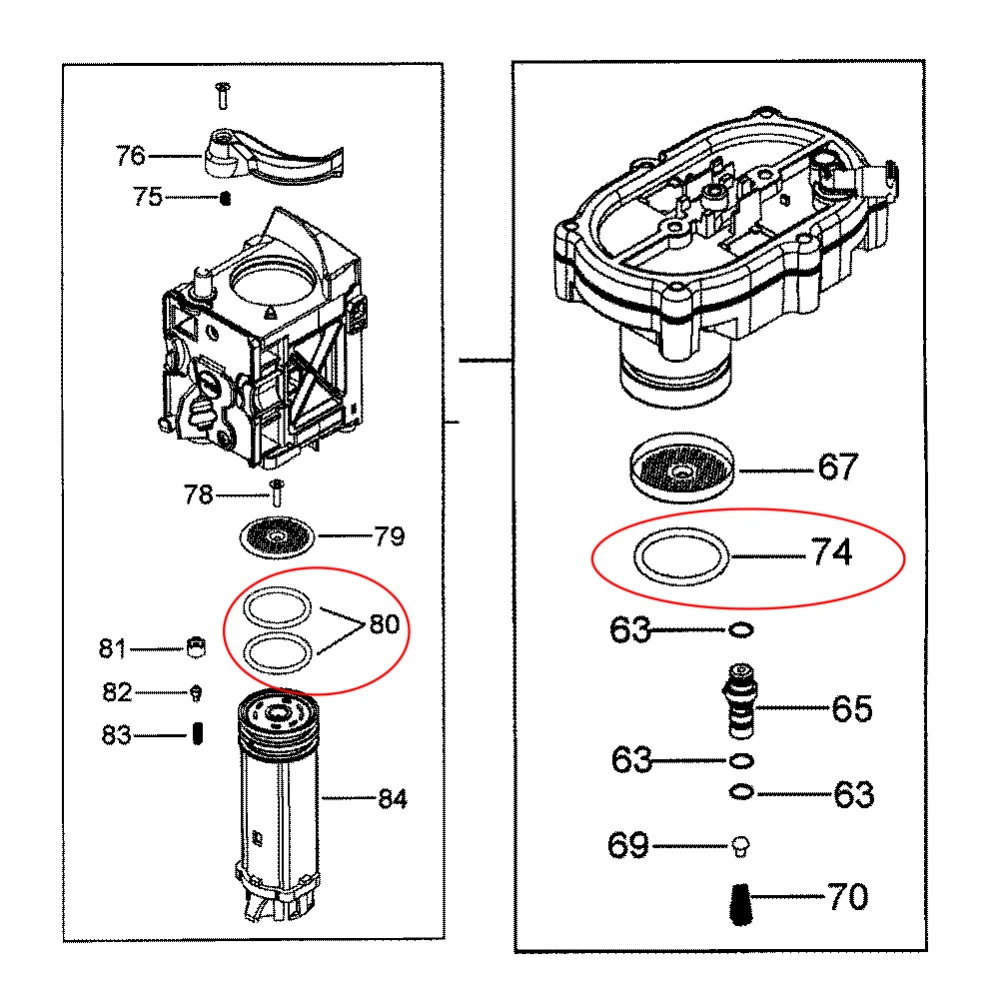

Diagramă grup infuzor DeLonghi – poziție sită și garnituri
Diagramă ansamblu: poziția sitei metalice și a garniturilor pe grup.
Legendă piese (ID schemă → cod piesă → denumire)
ID-urile sunt cele inscripționate pe diagrame.
ID 80 5313238581
Garnituri grup infuzor – 2 buc
Cele două O-ring-uri de pe grup (ID 80).
ID 74 5313238581
Garnitură intrare apă / piston boiler (zona alimentare apă) – 1 buc
Garnitura de pe zona unde intră apa (ID 74).
ID 79 6013213181
Sită metalică pe grup (difuzor) – 1 buc
Sita metalică de pe grup (ID 79). (ID 67 NU este sită relevantă; este protecție din plastic.)
info
În kit există 2 garnituri pe grup (ID 80) + 1 garnitură pe intrarea de apă (ID 74) + 1 sită metalică pe grup (ID 79).

Instrucțiuni pas cu pas

Urmează pașii încet. Nu forța piesele. Dacă o prindere nu iese ușor, verifică încă o dată poziția și orientarea.

A
Schimbă cele 2 garnituri de pe grup (ID 80)
Operațiune de bază (cele mai frecvente scurgeri).
1
Scoate grupul infuzor
  • chevron_right Deschide ușa de service și scoate grupul (conform manualului aparatului).
  • chevron_right Clătește rapid grupul sub jet de apă și șterge excesul.
info
Lucrează pe o suprafață curată, cu o lavetă dedesubt.
2
Înlătură garniturile vechi
  • chevron_right Identifică cele două garnituri de pe grup (ID 80).
  • chevron_right Scoate-le cu atenție (ideal cu un cârlig de plastic / pensetă).
warning
Nu zgâria canelura garniturii și nu folosi obiecte ascuțite.
3
Curăță canelurile
  • chevron_right Șterge depunerile și reziduurile din caneluri.
  • chevron_right Uscă zona înainte de montaj.
4
Montează garniturile noi
  • chevron_right Montează garniturile noi (cod: 5313238581) în aceleași locașuri.
  • chevron_right Asigură-te că nu sunt răsucite și stau uniform.
check_circle
Dacă stau “la nivel” în canelură, montajul este corect.
B
Schimbă garnitura de pe intrarea de apă (ID 74)
Garnitura de pe zona unde intră apa către grup.
1
Identifică garnitura ID 74
  • chevron_right Folosește diagrama pentru a localiza garnitura ID 74.
  • chevron_right Este pe zona de alimentare cu apă (intrare/piston boiler).
2
Înlătură garnitura veche și curăță zona
  • chevron_right Scoate garnitura veche cu grijă.
  • chevron_right Curăță suprafața de contact și usucă.
warning
Nu forța și nu deforma piesele din jur.
3
Montează garnitura nouă
  • chevron_right Montează garnitura nouă (cod: 5313238581) pe poziția ID 74.
  • chevron_right Verifică să stea așezată drept, fără răsucire.
check_circle
Dacă se așază uniform, etanșarea va fi corectă.
C
Înlocuiește sita metalică de pe grup (ID 79)
Sita metalică (difuzor) este ID 79. (ID 67 este protecție din plastic și nu ne interesează.)
1
Localizează sita metalică (ID 79)
  • chevron_right Identifică sita metalică pe grup (ID 79) în diagramă.
  • chevron_right Verifică modul de prindere (șurub/clemă, în funcție de model).
info
Tipul exact de prindere poate varia între ESAM și ECAM.
2
Demontare sită veche
  • chevron_right Desfă elementul de fixare și scoate sita veche.
  • chevron_right Curăță zona de contact (depuneri/reziduuri).
warning
Nu îndoi sita și nu forța demontarea.
3
Montează sita nouă
  • chevron_right Montează sita nouă (cod: 6013213181) în aceeași orientare.
  • chevron_right Fixează la loc prinderea.
check_circle
Dacă prinderea se închide normal și sita stă plan, montajul este corect.
4
Testează
  • chevron_right Montează grupul la loc în aparat.
  • chevron_right Rulează 1–2 cicluri de clătire pentru verificare.
check_circle
Dacă fluxul este uniform și nu există scurgeri, intervenția este reușită.

Finalizare

După testare, dacă totul este în regulă, poți continua utilizarea normală a aparatului.
