Set garnituri + sită recondiționare grup infuzor 8 g
Set garnituri și sită pentru recondiționare grup infuzor – compatibil Saeco / Philips / Gaggia / Spidem (grup 8 g), D965372
Brand:
Philips
Cod produs:
0655383086006
EAN:
0655383086006
Durată estimată:
15–25 min
Siguranță:
Scoate aparatul din priză și lasă-l să se răcească înainte să începi.
warning
Important: Instrucțiunile sunt orientative și pot varia în funcție de model sau revizie.
Intervențiile se fac pe propria răspundere. Nu forța piesele. Dacă nu poți identifica sigur o piesă sau o prindere,
oprește-te și consultă manualul aparatului.
Piese și diagrame
Folosește diagramele ca orientare. În pașii de mai jos facem referire la piesele din kit prin coduri.
Legendă piese (schema → cod → denumire)
ID-urile sunt cele inscripționate pe diagrame.

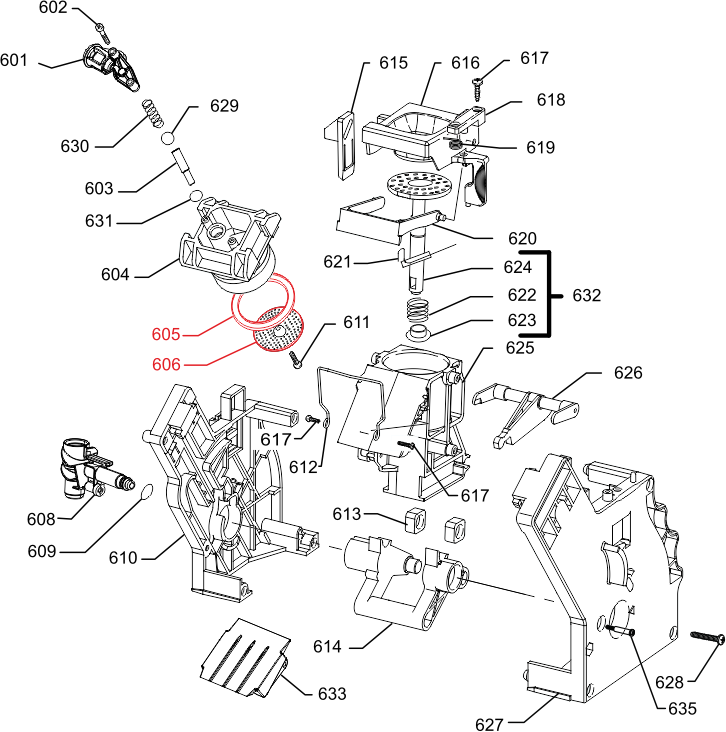

ID 605
996530059406
Garnitură O-Ring piston (contrapiston grup infuzor) – 1 buc
Se schimbă fără desfacerea pistonului.
ID 606
996530050709
Sită contrapiston grup infuzor – 1 buc
Înlocuirea sitei este o operațiune separată: se desface prinderea din partea superioară a pistonului/contrapistonului.

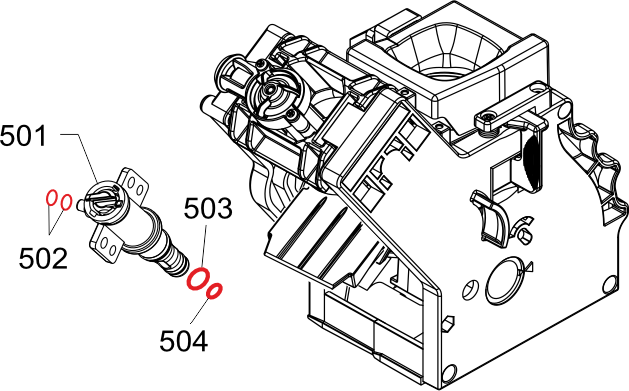

ID 502
996530013564
Garnitură etanșare pipă/perno (valvă grup infuzor) – 2 buc
Necesită Torx T10 pentru acces (zona perno).
ID 503
996530059399
Garnitură NM01.035 valvă grup infuzor – 1 buc
Face parte din setul de 4 garnituri pipă/supapă apă.
ID 504
996530059419
Garnitură NM01.057 (pipă/perno/valvă) – 1 buc
Face parte din setul de 4 garnituri pipă/supapă apă.
În kit există 4 garnituri pentru zona pipă/supapă apă + 1 garnitură piston + 1 sită.
Instrucțiuni pas cu pas
Urmează pașii în ordine. Verifică după fiecare etapă dacă piesele stau corect în locaș.
A
Schimbă garniturile pipă/supapă apă
Necesită Torx T10.
1
Desfă șuruburile de la perno
- chevron_right Ai nevoie de o șurubelniță Torx T10.
2
Curăță canalele
- chevron_right Șterge depunerile / reziduurile din locașuri înainte de montaj.
3
Montează garniturile noi
- chevron_right Montează garniturile din legendă (zona pipă/supapă apă).
- chevron_right Ai grijă să nu întinzi excesiv (există risc de rupere).
warning
Verifică să nu fie răsucite și să stea așezate drept în locaș.
4
Opțional: unge foarte fin
- chevron_right Poți folosi vaselină siliconică alimentară (strat foarte subțire).
info
Nu folosi uleiuri sau vaseline nealimentare.
Ce verifici la final: garniturile sunt drepte, fără răsucire, iar zona perno este curată.
B
Schimbă garnitura piston
Fără desfacerea pistonului.
check_circle
Nu este necesară desfacerea pistonului sau a șurubului de la sită pentru înlocuirea garniturii.
1
Înlătură garnitura veche de pe piston
- chevron_right Lucrează încet, fără să zgârii locașul garniturii.
2
Curăță zona de montaj
- chevron_right Șterge depunerile și usucă înainte să pui garnitura nouă.
3
Montează garnitura nouă
- chevron_right Montează garnitura piston (cod: 996530059406).
- chevron_right Nu întinde excesiv - există risc de rupere.
warning
Dacă intră greu, verifică să fie așezată drept, fără răsucire.
4
Testează
- chevron_right Montează grupul la loc și rulează 1-2 clătiri.
check_circle
Dacă nu mai curge și clătirea este normală, montajul este corect.
Ce verifici la final: grupul intră normal în aparat, fără blocaje, iar clătirea curge uniform.
C
Opțional: înlocuiește sita contrapiston
Pentru sită (cod: 996530050709) se desface prinderea din partea superioară a pistonului/contrapistonului.
warning
Dacă nu ești sigur(ă) pe prinderea sitei la modelul tău, oprește-te și cere suport înainte să forțezi piesele.
1
Accesează pistonul / contrapistonul
- chevron_right Scoate grupul infuzor din aparat (conform manualului).
- chevron_right Identifică zona sitei pe diagramă (ID 606).
2
Desfă prinderea sitei
- chevron_right Desfă elementul de fixare al sitei din partea superioară a pistonului/contrapistonului.
- chevron_right Păstrează șurubul/elementele în siguranță (sunt mici).
info
Tipul de șurub/prindere poate diferi în funcție de modelul grupului.
3
Înlocuiește sita
- chevron_right Scoate sita veche și curăță zona de contact.
- chevron_right Montează sita nouă (cod: 996530050709) în aceeași orientare ca cea veche.
warning
Nu îndoi sita și nu forța montajul. Dacă nu se așază ușor, verifică poziția.
4
Strânge la loc și testează
- chevron_right Fixează la loc prinderea sitei.
- chevron_right Montează grupul în aparat și rulează 1-2 clătiri.
check_circle
Dacă fluxul este uniform și nu curge, montajul este corect.
Ce verifici la final: sita este fixată ferm și fluxul de apă este uniform la clătire.
Verificare finală
- check_circle Nu există scurgeri în zona grupului după 1-2 clătiri.
- check_circle Grupul intră și iese normal, fără rezistență anormală.
- check_circle Nu ai piese rămase nefolosite în afara celor opționale.
