Set garnituri recondiționare grup infuzor Philips/Saeco

Set garnituri recondiționare grup infuzor Philips/Saeco

Set garnituri recondiționare grup infuzor Philips/Saeco/Gaggia, D965372

verified Brand: Philips barcode Cod: 0655383086013 qr_code_2 EAN: 0655383086013
schedule Timp necesar
10–20 min
bar_chart Dificultate
Ușor–Mediu
construction Scule necesare
  • chevron_right Torx T10
  • chevron_right Laveta / prosop
  • chevron_right Opțional: vaselină siliconică alimentară
warning Siguranță
Scoate aparatul din priză și lasă-l să se răcească înainte să începi.
play_circle Începe pașii open_in_new Vezi produsul
warning
Important: Instrucțiunile sunt orientative și pot varia în funcție de model sau revizie. Intervențiile se fac pe propria răspundere. Scoate aparatul din priză înainte de orice operațiune și nu forța piesele. Dacă nu poți identifica sigur o piesă sau o prindere, oprește-te și consultă manualul aparatului.

Unde sunt piesele din kit

Folosește diagramele ca orientare. În pașii de mai jos facem referire la piesele din kit prin coduri.

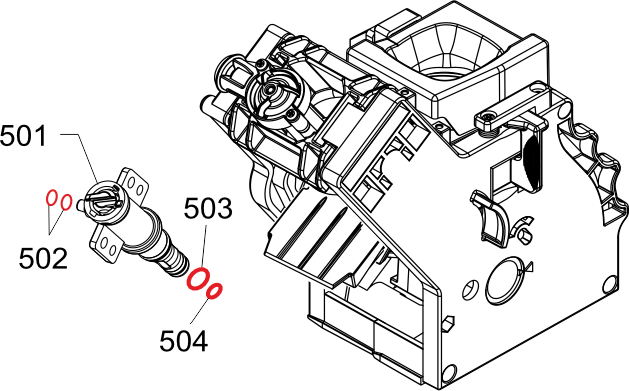

Diagramă grup infuzor – poziție garnituri
Diagramă ansamblu: poziția pieselor pe valva/perno.

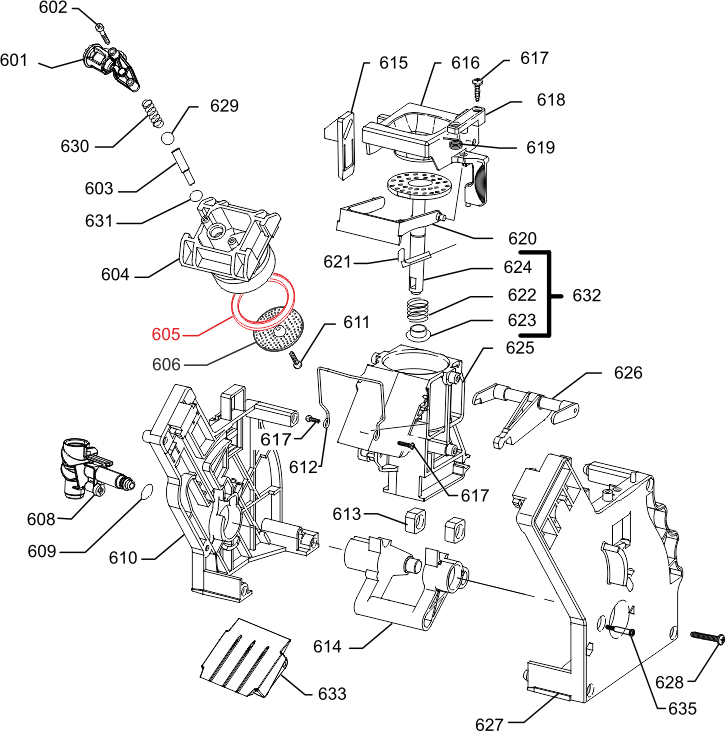

Diagramă piston / perno – poziție garnituri
Diagramă detaliu: poziția garniturilor pe zona piston/grup infuzor.
Legendă piese (schema → cod → denumire)
ID-urile sunt cele inscripționate pe diagrame.
ID 605 996530059406
Garnitură O-Ring piston (contrapiston grup infuzor) – 1 buc
Se schimbă fără desfacerea pistonului.
ID 502 996530013564
Garnitură etanșare pipă/perno (valvă grup infuzor) – 2 buc
Necesită Torx T10 pentru acces (zona perno).
ID 503 996530059399
Garnitură NM01.035 valvă grup infuzor – 1 buc
Face parte din setul de 4 garnituri pipă/supapă apă.
ID 504 996530059419
Garnitură NM01.057 (pipă/perno/valvă) – 1 buc
Face parte din setul de 4 garnituri pipă/supapă apă.
info
În kit există 4 garnituri pentru zona pipă/supapă apă (codurile din legendă) + 1 garnitură piston.

Instrucțiuni pas cu pas

Urmează pașii încet. Nu forța piesele.

A
Schimbă garniturile pipă/supapă apă
Necesită Torx T10.
1
Desfă șuruburile de la perno
  • chevron_right Ai nevoie de o șurubelniță Torx T10.
2
Curăță canalele
  • chevron_right Șterge depunerile / reziduurile din locașuri înainte de montaj.
3
Montează garniturile noi
  • chevron_right Montează garniturile din legendă (zona pipă/supapă apă).
  • chevron_right Ai grijă să nu întinzi excesiv (există risc de rupere).
warning
Verifică să nu fie răsucite și să stea așezate drept în locaș.
4
Opțional: unge foarte fin
  • chevron_right Poți folosi vaselină siliconică alimentară (strat foarte subțire).
info
Nu folosi uleiuri sau vaseline nealimentare.
B
Schimbă garnitura piston
Fără desfacerea pistonului.
check_circle
Nu este necesară desfacerea pistonului pentru înlocuirea garniturii de pe piston.
1
Înlătură garnitura veche de pe piston
  • chevron_right Lucrează încet, fără să zgârii locașul garniturii.
2
Curăță zona de montaj
  • chevron_right Șterge depunerile și usucă înainte să pui garnitura nouă.
3
Montează garnitura nouă
  • chevron_right Montează garnitura piston (cod: 996530059406).
  • chevron_right Nu întinde excesiv — există risc de rupere.
warning
Dacă intră greu, verifică să fie așezată drept, fără răsucire.
4
Testează
  • chevron_right Montează grupul la loc și rulează 1–2 clătiri.
check_circle
Dacă nu mai curge și clătirea este normală, montajul este corect.

Finalizare

După testare, dacă totul este în regulă, poți continua utilizarea normală a aparatului.
