Set garnituri pipa/perno Philips
Set garnituri pentru reparație pipa/perno aparat de cafea automat Philips, D965372
verified
Brand: Philips
barcode
Cod: 0655383086075
qr_code_2
EAN: 0655383086075
schedule
Timp necesar
10–20 min
bar_chart
Dificultate
Ușor–Mediu
construction
Scule necesare
- chevron_right Torx (în funcție de model)
- chevron_right Laveta / prosop
- chevron_right Opțional: vaselină siliconică alimentară
warning
Siguranță
Scoate aparatul din priză și lasă-l să se răcească înainte să începi.
warning
Important: Instrucțiunile sunt orientative și pot varia în funcție de model sau revizie.
Intervențiile se fac pe propria răspundere. Scoate aparatul din priză înainte de orice operațiune și nu forța piesele.
Dacă nu poți identifica sigur o piesă sau o prindere, oprește-te și consultă manualul aparatului.
Unde sunt piesele din kit

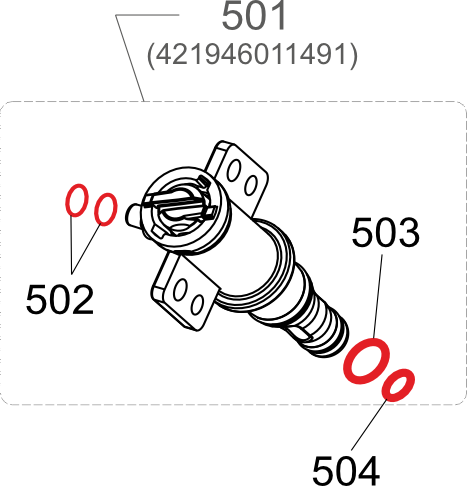

Folosește diagrama ca orientare. În pașii de mai jos facem referire la piesele din kit prin coduri.
Legendă piese (schema → cod → denumire)
ID-urile sunt cele inscripționate pe diagramă.
ID 502
996530013564
Garnitură etanșare pipă/perno (conexiune boiler–grup) – 2 buc
Garnituri pentru zona de etanșare a pipo/perno (conform diagramei).
ID 503
996530059399
Garnitură NM01.035 valvă/pipă grup – 1 buc
Garnitură pentru zona valvă/perno (conform diagramei).
ID 504
996530059419
Garnitură NM01.057 (pipă/perno/valvă) – 1 buc
Garnitură pentru zona valvă/perno (conform diagramei).
info
În kit există 4 garnituri pentru zona boiler–grup (pipă/perno): 2× (ID 502) + ID 503 + ID 504.
Pipa/perno NU este inclusă (imaginile cu piesa sunt doar pentru orientare).
Instrucțiuni pas cu pas
Urmează pașii încet. Nu forța piesele.
A
Înlocuiește garniturile pipă/perno (conexiune boiler–grup)
Zona este diferită în funcție de model; diagrama arată pozițiile garniturilor.
1
Accesează zona pipă/perno
- chevron_right Scoate aparatul din priză și lasă-l să se răcească.
- chevron_right Accesează conexiunea boiler–grup (pipă/perno) conform manualului aparatului.
- chevron_right Identifică pe diagramă pozițiile 502 / 503 / 504.
2
Înlătură garniturile vechi
- chevron_right Scoate garniturile vechi cu grijă (fără să zgârii canalele).
- chevron_right Curăță bine suprafețele de contact înainte de montaj.
warning
Dacă există depuneri dure, curăță fără obiecte ascuțite care pot zgâria locașurile.
3
Montează garniturile noi
- chevron_right Montează 2× garnituri ID 502 (cod: 996530013564).
- chevron_right Montează garnitura ID 503 (cod: 996530059399) și garnitura ID 504 (cod: 996530059419).
- chevron_right Verifică să fie așezate drept, fără răsucire.
warning
Dacă o garnitură intră greu, verifică poziția; nu forța.
4
Opțional: unge foarte fin și testează
- chevron_right Poți aplica un strat foarte subțire de vaselină siliconică alimentară (doar pe zonele de frecare).
- chevron_right Asamblează la loc și rulează 1–2 clătiri pentru verificarea etanșării.
check_circle
Dacă nu apar scurgeri și clătirea este normală, montajul este corect.
Finalizare
După testare, dacă totul este în regulă, poți continua utilizarea normală a aparatului.
