Set garnituri service grup infuzor Philips/Saeco
Set de garnituri service pentru grup infuzor Saeco, Philips, Gaggia, Spidem, D965372
verified
Brand: Philips
barcode
Cod: 0655383086440
qr_code_2
EAN: 0655383086440
schedule
Timp necesar
8–15 min
bar_chart
Dificultate
Ușor
construction
Scule necesare
- chevron_right Laveta / prosop
- chevron_right Opțional: vaselină siliconică alimentară
warning
Siguranță
Scoate aparatul din priză și lasă-l să se răcească înainte să începi.
warning
Important: Instrucțiunile sunt orientative și pot varia în funcție de model sau revizie.
Intervențiile se fac pe propria răspundere. Scoate aparatul din priză înainte de orice operațiune și nu forța piesele.
Dacă nu poți identifica sigur o piesă sau o prindere, oprește-te și consultă manualul aparatului.
Unde sunt piesele din kit
Folosește diagramele ca orientare. În pașii de mai jos facem referire la piesele din kit prin coduri.
Legendă piese (schema → cod → denumire)
ID-urile sunt cele inscripționate pe diagrame.

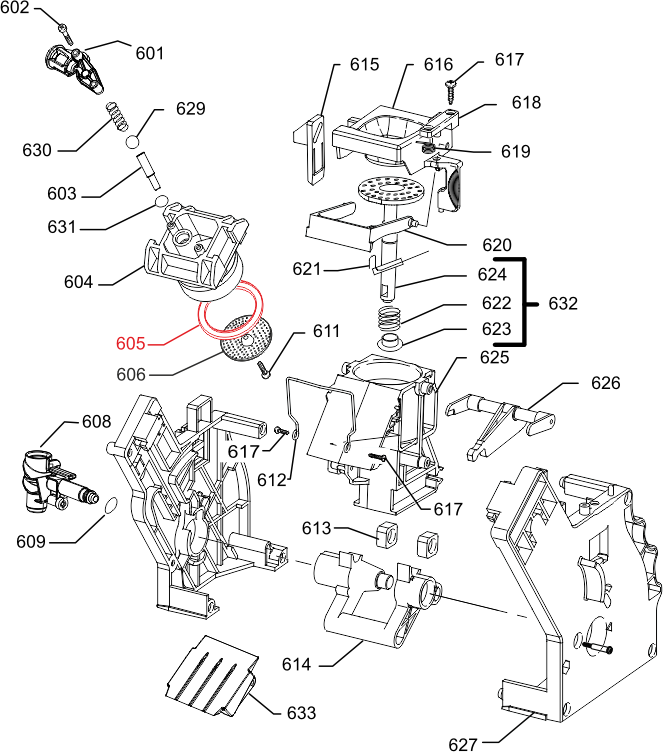

ID 605
996530059406
Garnitură O-Ring piston (contrapiston grup infuzor) – 1 buc
Se schimbă fără desfacerea pistonului.

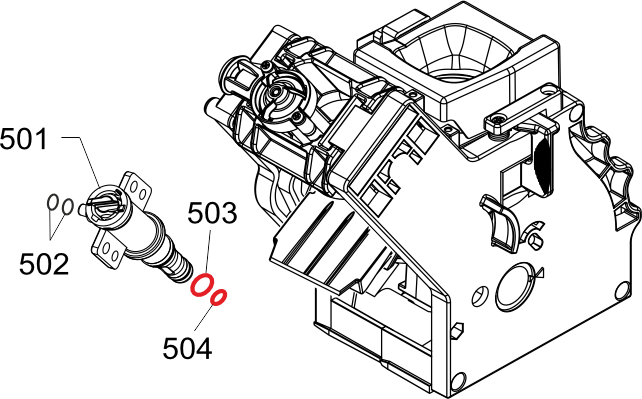

ID 503
996530059399
Garnitură NM01.035 valvă grup infuzor – 1 buc
Garnitură pentru zona valvă/perno (conform diagramei).
ID 504
996530059419
Garnitură NM01.057 (pipă/perno/valvă) – 1 buc
Garnitură pentru zona valvă/perno (conform diagramei).
info
În kit există 2 garnituri pentru zona valvă/perno (NM01.035 + NM01.057) + 1 garnitură piston.
Instrucțiuni pas cu pas
Urmează pașii încet. Nu forța piesele.
A
Schimbă garniturile valvă/perno
Fără scule speciale (de regulă). Dacă la modelul tău există șurub de prindere, folosește scula potrivită fără să forțezi.
1
Accesează zona valvă/perno
- chevron_right Scoate grupul infuzor din aparat (conform manualului).
- chevron_right Identifică pe diagrame pozițiile 503 și 504.
2
Înlătură garniturile vechi
- chevron_right Scoate garniturile vechi cu grijă (fără să zgârii canalele).
- chevron_right Curăță zona de contact înainte de montaj.
warning
Nu folosi obiecte ascuțite care pot tăia garnitura nouă sau pot zgâria plasticul.
3
Montează garniturile noi
- chevron_right Montează garnitura 503 (cod: 996530059399) și garnitura 504 (cod: 996530059419).
- chevron_right Asigură-te că stau așezate drept, fără răsucire.
warning
Dacă o garnitură intră greu, verifică poziția; nu forța.
4
Opțional: unge foarte fin
- chevron_right Poți aplica un strat foarte subțire de vaselină siliconică alimentară pe zonele de frecare.
info
Nu folosi uleiuri sau vaseline nealimentare.
B
Schimbă garnitura piston
Fără desfacerea pistonului.
check_circle
De regulă este suficient să scoți garnitura veche și să o așezi pe cea nouă, fără demontări suplimentare.
1
Înlătură garnitura veche de pe piston
- chevron_right Lucrează încet, fără să zgârii locașul garniturii.
2
Curăță zona de montaj
- chevron_right Șterge depunerile și usucă înainte să pui garnitura nouă.
3
Montează garnitura nouă
- chevron_right Montează garnitura piston (ID 605, cod: 996530059406).
- chevron_right Verifică să fie așezată drept, fără răsucire.
warning
Nu întinde excesiv — există risc de rupere.
4
Testează
- chevron_right Montează grupul la loc și rulează 1–2 clătiri.
check_circle
Dacă nu mai curge și clătirea este normală, montajul este corect.
Finalizare
După testare, dacă totul este în regulă, poți continua utilizarea normală a aparatului.
